無源晶體與有源晶振的秘密

常說的諧振器是咱們常說的無源晶振，而振蕩器即是有源晶振，都是用來發生時鐘信號的，但兩者在應用的過程中還是有很大的差異。

一、無源晶振——crystal

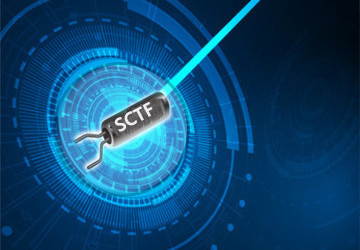

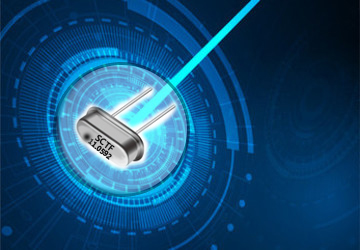

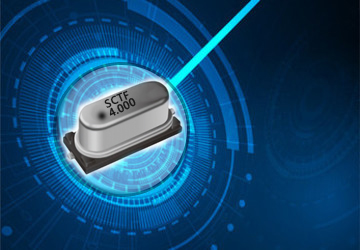

無源晶振是一個石英晶體片，在運用的過程中需要搭配相應的電容、電阻、電感等外圍電路才能工作，精度比晶振要低，但它不需求電源供電，有起振電路即可起振，一般有兩個引腳，報價較低。石英晶片之所以能作為振動器運用，是依據它的壓電效應：在晶片的兩個極上加一電場，會使晶體發生機械變形;在石英晶片上加上交變電壓，晶體就會發生機械振動，一同機械變形振動又會發生交變電場，盡管這種交變電場的電壓極端弱小，但其振動頻率是非常安穩的。當晶體的頻率（由晶體的尺度和形狀決定）與外加交變電壓的頻率相同時，機械振動的起伏將急劇添加，這種景象稱為“壓電諧振”。

”壓電諧振“狀況的建立和保持離不開振動器的電路才干。一個串聯型振動器，晶體管T1和T2構成的兩級擴大器，石英晶體XT與電容C2構成LC電路。在這個電路中，石英晶體適當于一個電感，C2為可變電容器，調節其容量即可使電路進入諧振狀況。該振動器供電電壓為5V，輸出波形為方波。

在電路運用中，無源晶振由于自身是2個引腳的無極性元件，不能自己振動，因此需要借助于芯片內部的起振電路才干發生振動信號，具體的銜接方法參考芯片手冊。無源晶振沒有電壓的疑問，信號電平是可變的，也即是說是依據起振電路來決議的，同樣的晶體能夠適用于多種電壓，并且報價一般相對低，因而一般主張運用晶體，適合于商品線豐厚批量大的生產者。無源晶振相對于晶振而言其缺點是信號質量較差，一般需求準確匹配外圍電路(信號匹配的電容、電感、電阻等)，更換不一樣頻率的晶體時周邊電路需求做相應的調整。主張選用精度較高的石英晶體，不要選用精度較低的石英晶體。

二、有源晶體振動器——oscillator

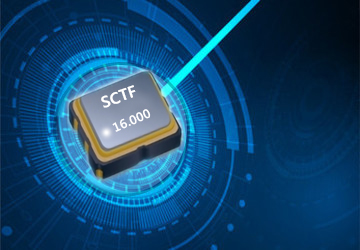

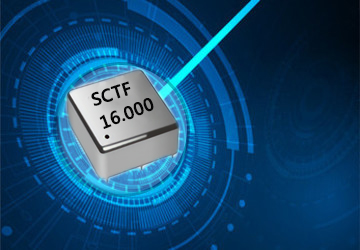

在電子學上一般將富含晶體管元件的電路稱作“有源電路”，由阻容元件構成的電路稱作“無源電路”。有源晶振內部除了石英晶體外，還有晶體管和匹配電容等外圍電路，精度高、輸出信號安穩，是一個完好的振動器，不需外圍電路、運用方便，但需求電源供電，有源晶振一般是四管腳封狀，有電源、地線、振動輸出和一個空置端。運用有源晶振時要特別注意，電源必須是提供穩定電壓，電源引線短與體系中運用晶振信號的芯片共地。

有源晶振信號質量好，對比安穩，不需要CPU的內部振動器，銜接方式相對簡略(主要是做好電源濾波，一般運用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需求雜亂的裝備電路。有源晶振一般的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。無源晶體相對于有源晶振的缺點是其信號電平是固定的，需選擇好適宜輸出電平，靈活性差，并且報價高。關于時序請求靈敏的運用，仍是有源的晶振好，由于能夠選用對比精細的晶振，乃至是高級的溫補晶振。有些CPU內部沒有起振電路，只能運用有源的晶振。有源晶振對比于無源晶振一般體積較大，但如今很多有源晶振是表貼的，體積和晶體適當，有的比很多晶體還要小，例如星通時頻現已有最新小型封裝尺寸的晶振。
